Technische Beziehungen
Eine technische Beziehung ist eine Verknüpfung zwischen einem technischen Quellobjekt und einem technischen Zielobjekt (bzw. deren jeweiligen Attributen).
Technische Beziehungen anlegen
Technische Beziehungen werden in einem Datenmodell im Elementefenster eines Datenobjekts erfasst.

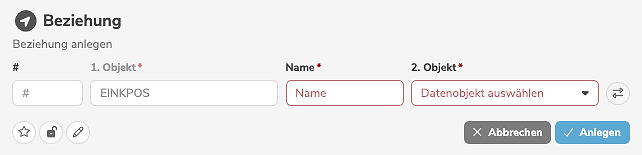

Eine neue technische Beziehung kann durch Klick auf den Reiter "Beziehungen" und auf das Symbol "+" (bzw. durch Auswahl von "Beziehung anlegen..." im Menü) angelegt werden.
Beim Anlegen müssen der Name der technischen Beziehung sowie das Quellobjekt und Zielobjekt verpflichtend angegeben werden. Zusätzlich kann eine Nummerierung erfasst werden. Gegebenenfalls kann die Richtung der technischen Beziehung gewechselt werden.
Das Quellobjekt und das Zielobjekt definieren die Richtung der technischen Beziehung. Das aktuelle Datenobjekt muss entweder als Quellobjekt oder als Zielobjekt angegebenen werden.
Durch Klick auf "Anlegen" wird die technische Beziehung erstellt.
Technische Beziehungen können auch durch das Duplizieren von anderen technischen Beziehungen angelegt werden.
Technische Beziehungen bearbeiten
Schnelle Bearbeitung

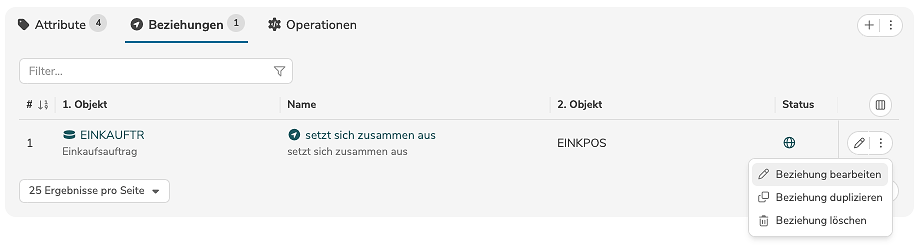

Eine technische Beziehung kann im Elementefenster des Datenobjekts, durch Klick auf das Bearbeiten-Symbol (bzw. durch Auswahl von "Beziehung bearbeiten" im Menü) neben der technischen Beziehung, bearbeitet werden.

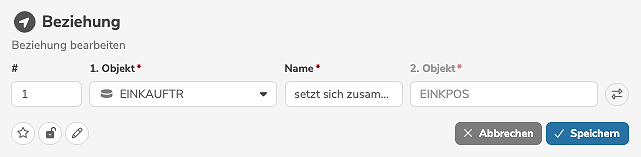

Der schnelle Bearbeitungsmodus ermöglicht das Editieren der wichtigsten Eingabefelder.
Mittels der Symbole in der unteren linken Ecke der Bearbeitenansicht können weitere Einstellungen vorgenommen werden:
- Mit Klick auf
wird das Element als Favorit markiert. - Mit Klick auf
wird das Element als gesperrt markiert. - Mit Klick auf
wird das Element als schreibgeschützt markiert.
Durch Klick auf "Speichern" werden die Änderungen übernommen.
Eine technische Beziehung kann im Elementefenster des Datenobjekts, durch Auswahl von "Beziehung löschen" im Menü neben der technischen Beziehung, gelöscht werden.
Detaillierte Bearbeitung

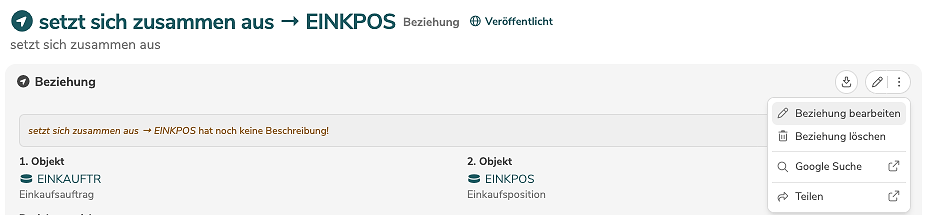

Eine technische Beziehung kann im Objektfenster der technischen Beziehung, durch Klick auf das Bearbeiten-Symbol (bzw. durch Auswahl von "Beziehung bearbeiten" im Menü), bearbeitet werden.

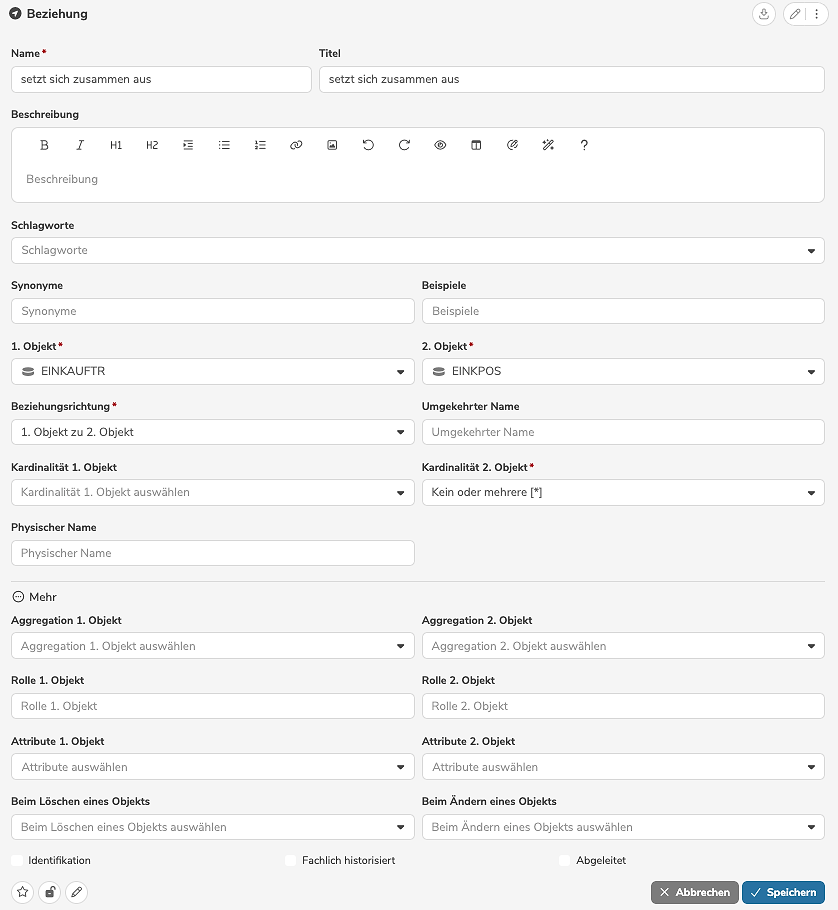

Der detaillierte Bearbeitungsmodus ermöglicht das Editieren aller Standard-Eingabefelder. Zusätzliche, kundenspezifische Felder können mittels Annotationen hinzugefügt werden und erscheinen dann ebenfalls im Bearbeitungsmodus.
Mittels der Symbole in der unteren linken Ecke der Bearbeitenansicht können weitere Einstellungen vorgenommen werden:
- Mit Klick auf wird das Element als Favorit markiert.
- Mit Klick auf wird das Element als gesperrt markiert.
- Mit Klick auf wird das Element als schreibgeschützt markiert.
Durch Klick auf "Speichern" werden die Änderungen übernommen.
Eine technische Beziehung kann im Objektfenster der technischen Beziehung, durch Auswahl von "Beziehung löschen" im Menü, gelöscht werden.
Technische Beziehungen anordnen
Die Reihenfolge der technischen Beziehungen wird durch deren Nummerierung bestimmt (falls vorhanden). Diese Nummerierung kann beim Bearbeiten händisch vergeben werden. Alternativ dazu ist es möglich, im Elementefenster des Datenobjekts die technischen Beziehungen anzuordnen und deren Nummerierungen automatisiert zu vergeben.

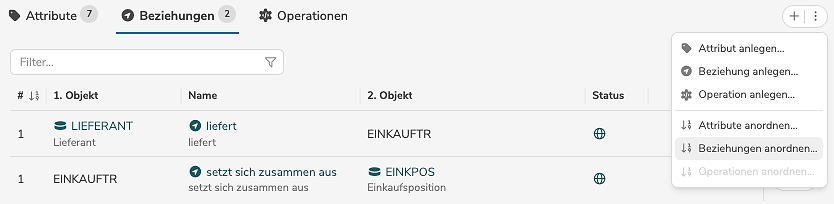

Durch Auswahl von "Beziehungen anordnen..." im Menü öffnet sich ein Dialog, in dem die technischen Beziehungen mit der Maus mittels "Drag & Drop" beliebig angeordnet werden können.
Durch Klick auf "Speichern" wird die Anordnung übernommen und die Nummerierungen werden automatisiert angepasst.
Gegebenenfalls kann festgelegt werden, dass die automatische Nummerierung ab einer bestimmten Nummer beginnen soll.
